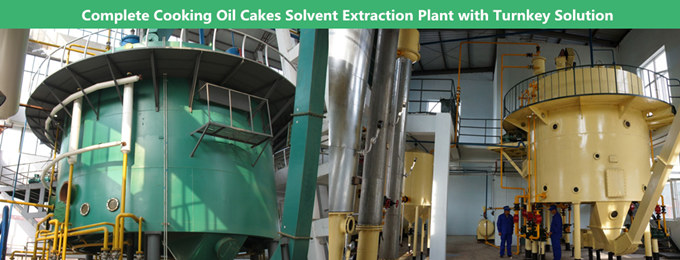

Оборудование для экстракции хлопкового масла растворителем является вторым процессом в производственной линии. Продукты (пресс-кек из секции прессования масляного масла) переносятся в установку экстракции. В пироге все ещё много масла. Установка для экстракции растворителем экстрагирует масло из пирогов, это может обеспечить остаточное масло менее 1%.

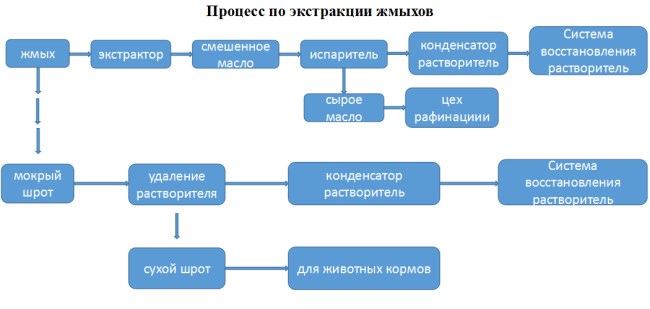

Основное оборудование для экстракции хлопкового масла растворителем:
1. Масляный экстрактор
Масляный экстрактор - самое важное оборудование, используемое на заводе по производству хлопкового масла. У нас есть периодический масляный экстрактор и непрерывный масляный фильтр. Периодический масляный экстрактор используется для экстракции подсолнечного масла. Обычный непрерывный масляный экстрактор - кольцевой экстрактор, ротационный экстрактор и перетащите камерные экстрактор и т.д.
2. Машина для удаления растворителя внутри влажной муки
Выгружаемый из экстрактора, мокрая мука содержит 25-35% растворителя, чтобы повторно использовать растворитель и получить хорошие муки, используя эту машину для испарения растворители, обычно пара с высоким слоем.
3. Испарители смешанного масла
Использование многоэффективных испарителей для отделения растворителя и масло из-за различной температуры кипения. Многофункциональные испарители включают первый испаритель, второй испаритель и дегазационную колонну. После первого и второго испарителей большинство растворителей превращается в газ высокотемпературным паром. Потом удалите смешанное масло для удаления остаточного растворителя, чтобы получить остаточную сырое масло с низким содержанием растворителя.
4. Конденсация и охлаждение растворителя
Газ растворители из первого и второго испарителя не содержит воды, может быть рециркулирован непосредственно после охлаждения в конденсаторе. Газ растворители, который из дегазационной колонны и машины для удаления растворители, смешивает с паром, необходимо разделять воду водораспределителем после конденсаторов.
Общий конденсатор - трубчатый конденсатор. Если производительность более 100 т/д, установка для экстракции может принять отрицательную масляную экстракцию.
Особенности установки для экстракции хлопкового масла:
1. Принять испарение отрицательного давления может обеспечить отличное качество масла;
2. Система экстракции хорошо адаптируется и может адаптироваться к различным масличным семенам;
3. Особенные системы абсорбции выхлопных газов обеспечивают хороший эффект поглощения;
4. Полная энергосберегающая конструкция многократно используется тепловую энергию и экономит потребление пара.
Стандартные потребления для экстракции хлопкового масла:
1. Потребление пара: 380 г/1тонна масляные семена.
2. Электроэнергия: 15 кВт/1тонна масляные семена.
3. Вода: 20 тонн/1тонна масляные семена.
4. Растворитель: 2 кг/1тонна масляные семена.
